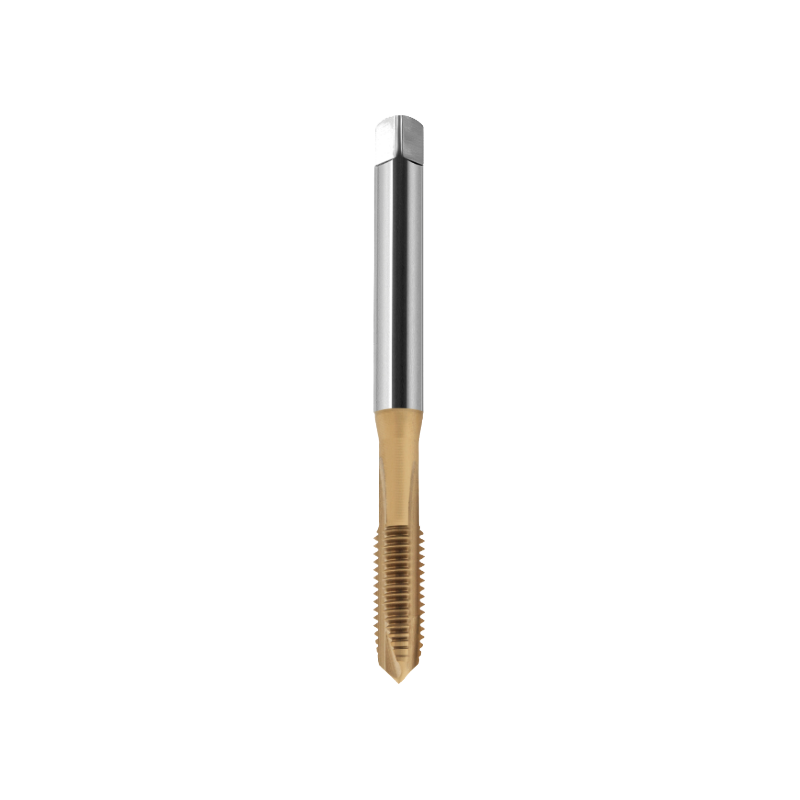

GWINTOWNIK M 6 DIN-371B (6G) HSSE TN 800X C2-113X03-0060

Gwintownik 800X jest wersją rozwojową dobrze znanego i funkcjonującego na rynku od wielu lat gwintownika 800. Jego konstrukcja została radykalnie zmieniona, co umożliwiło poszerzenie pola zastosowań o stale nierdzewne. Wykorzystane innowacyjne technologie produkcji gwarantują nawet dwukrotnie wyższą od dotychczasowej trwałość oraz wydajność obróbki. Wszystkie te cechy czynią gwintownik 800X najlepszym wyborem dla krótkich i średnich serii produkcyjnych, oferując w dalszym ciągu korzystną relację ceny do jakości.

Przeznaczenie:

- gwintowanie na obrabiarkach CNC z funkcją gwintowania synchronicznego oraz oprawkach z minimalną kompensacją osiową – OGSS lub MasterSync
- możliwe gwintowanie na maszynach konwencjonalnych w oprawkach OGK
- małe i średnie serie produkcyjne

Zastosowanie:
- do aluminium
- do stali węglowych
- do stali niskostopowych
- do stali nierdzewnej ferrytycznej i martenzytycznej
- do stali nierdzewnych austenitycznych i austenityczno-ferrytycznych
- do żeliwa, żeliwa ciągliwego i żeliwa sferoidalnego
- do materiałów nieżelaznych

Wymiary:

• Kierunek gwintu: Prawy (RH)

• Średnica gwintu (M): 6,0 mm

• Skok gwintu (p): 1 mm

• Tolerancja średnicy podziałowej: ISO3 (6G)

• l₁ (Długość całkowita): 80 mm

• l₂ (Długość robocza): 18 mm

• l₃ (Długość użytkowa): 30 mm

• ød₁ (Średnica chwytu): M6

• ød₂ (Średnica części prowadzącej): 6 mm

• a (Kąt przyłożenia): 4,9°

• Średnica otworu pod gwint: 5,00mm
