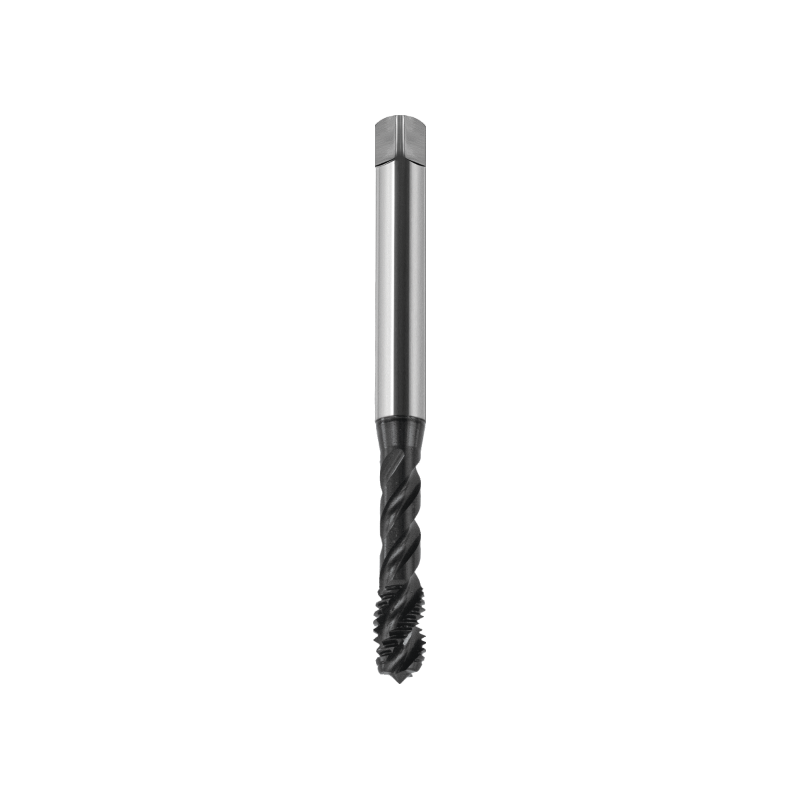

GWINTOWNIK M 6 DIN-371E R45 EG (6H) HSSE-PM HL MASTERTAP FANAR C4-718M01-0060

Gwintowniki MasterTAP zostały zaprojektowane z myślą o wysokowydajnym gwintowaniu szerokiego zakresu materiałów takich jak stale, stale nierdzewne, żeliwa, metale nieżelazne oraz stopy żaroodporne. Dostępne w wielu wariantach – do otworów przelotowych, nieprzelotowych oraz z chłodzeniem wewnętrznym.

 Najważniejszą cechą konstrukcyjną gwintowników jest połączenie innowacyjnych rozwiązań w obszarze mikro-geometrii narzędzia, zastosowanie zaawansowanych powłok PVD oraz wykorzystanie do produkcji stali otrzymywanej w technologii metalurgii proszków (HSSE-PM). Połączenie tych cech sprawia, że narzędzie staje się wszechstronne, umożliwia pracę z najwyższymi prędkościami skrawania, zapewnia doskonałą jakość powierzchni oraz dokładność wykonywanych gwintów.

E-R45-HL DIN-371

Najwyższa wydajność obróbki szerokiego spektrum materiałów takich jak stale, stale nierdzewne, żeliwa, metale nieżelazne oraz stopy żaroodporne.

Narzędzia chroni przed zużyciem wielowarstwowa powłoka HL. Głównymi elementami jest baza TiAlN, będąca idealną barierą temperaturową oraz wierzchnia warstwa węglików wolframu w węglowej osnowie (WC/C) ogranicza powstawanie narostu, świetnie sprawdzająca się przy obróbce ciągliwych materiałów.

Zastosowanie

·        stale,

·        stale nierdzewne,

·        Staliwo

·        żeliwa,

·        metale nieżelazne

·        Superstopy żaroodporne.

Wymiary:

• Kierunek gwintu: Prawy (RH)

• Ød₁ M6

• Skok gwintu (p): 1 mm

• Tolerancja średnicy podziałowej: 6HX

• I₁ (Długość części roboczej): 80 mm

• l₂ (Długość chwytu): 10 mm

• l₃ (Całkowita długość): 30 mm

• ød₂ (Średnica części prowadzącej): 6 mm

• a (Kąt przyłożenia): 4,9°

• Średnica otworu pod gwint: 5 mm
