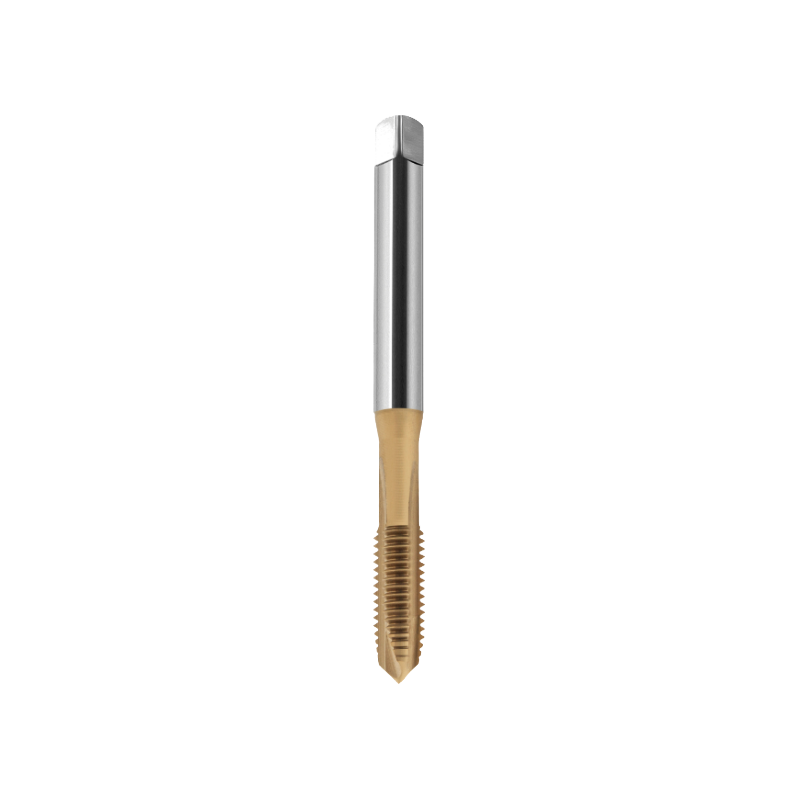

GWINTOWNIK M10 DIN-371B (7G) HSSE TN 800X C2-113X04-0100

Gwintownik 800X jest wersją rozwojową dobrze znanego i funkcjonującego na rynku od wielu lat gwintownika 800. Jego konstrukcja została radykalnie zmieniona, co umożliwiło poszerzenie pola zastosowań o stale nierdzewne. Wykorzystane innowacyjne technologie produkcji gwarantują nawet dwukrotnie wyższą od dotychczasowej trwałość oraz wydajność obróbki. Wszystkie te cechy czynią gwintownik 800X najlepszym wyborem dla krótkich i średnich serii produkcyjnych, oferując w dalszym ciągu korzystną relację ceny do jakości.

Przeznaczenie:

- gwintowanie na obrabiarkach CNC z funkcją gwintowania synchronicznego oraz oprawkach z minimalną kompensacją osiową – OGSS lub MasterSync
- możliwe gwintowanie na maszynach konwencjonalnych w oprawkach OGK
- małe i średnie serie produkcyjne

Zastosowanie:
- do aluminium
- do stali węglowych
- do stali niskostopowych
- do stali nierdzewnej ferrytycznej i martenzytycznej
- do stali nierdzewnych austenitycznych i austenityczno-ferrytycznych
- do żeliwa, żeliwa ciągliwego i żeliwa sferoidalnego
- do materiałów nieżelaznych

Wymiary:

·        Średnica znamionowa gwintu M10

·        Podziałka gwintu (skok) 1,0 mm

·        Rodzaj gwintu metryczny zwykły ISO DIN-13

·        Rodzaj rowków wiórowych proste ze skośną powierzchnią natarcia

·        Przeznaczenie do otworów przelotpwych

·        Nakrój B / 4-5P

·        Długość całkowita 100 mm

·        Długość części roboczej 20 mm

·        Długość użytkowa 39 mm

·        Średnica chwytu 10mm

·        Wielkość zabieraka 8 mm

·        Średnica wiertła pod gwint 8,5 mm

·        Materiał HSSE

·        Rodzaj powłoki TN2 (TiAlN + TiN)

·        Wykonanie zgodnie z normą DIN-371 (Gwintowniki maszynowe z chwytem wzmocnionym)

·        Klasa gwintu (pole tolerancji) ISO2 (6H)

·         Grupa narzędzi według zastosowania 800X
