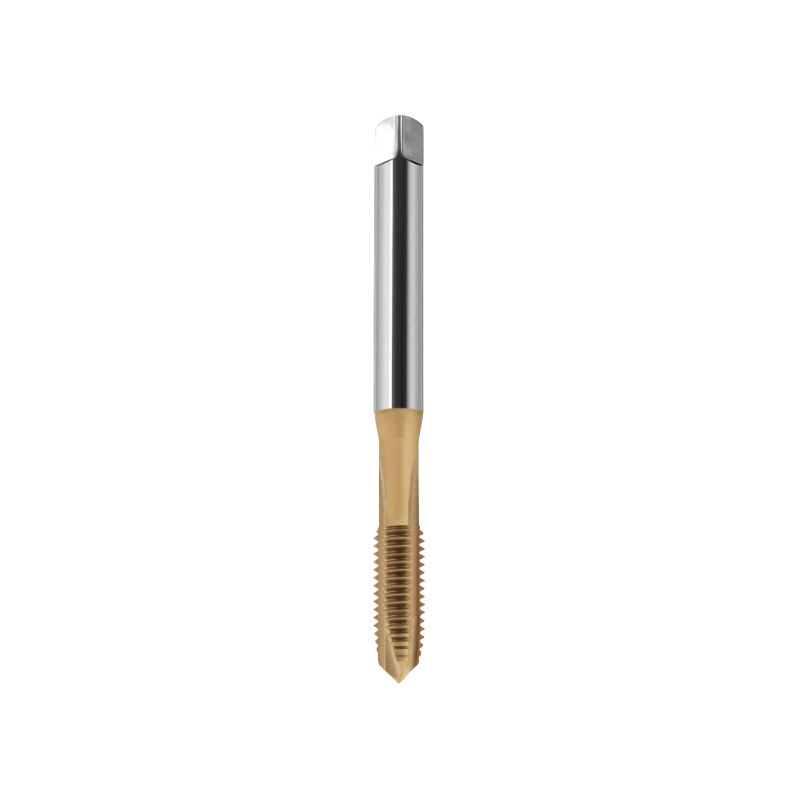

GWINTOWNIK M 2 DIN-371B (6H) HSSE-PM TIN 800X FANAR C4-113X01-0020

• Gwintownik 800X jest wersją rozwojową dobrze znanego i funkcjonującego na rynku od wielu lat gwintownika 800. Jego konstrukcja została radykalnie zmieniona, co umożliwiło poszerzenie pola zastosowań o stale nierdzewne. Wykorzystane innowacyjne technologie produkcji gwarantują nawet dwukrotnie wyższą od dotychczasowej trwałość oraz wydajność obróbki. Wszystkie te cechy czynią gwintownik 800X najlepszym wyborem dla krótkich i średnich serii produkcyjnych, oferując w dalszym ciągu korzystną relację ceny do jakości.

  Przeznaczenie:

  - gwintowanie na obrabiarkach CNC z funkcją gwintowania synchronicznego oraz oprawkach z minimalną kompensacją osiową – OGSS lub MasterSync
  - możliwe gwintowanie na maszynach konwencjonalnych w oprawkach OGK
  - małe i średnie serie produkcyjne

  Zastosowanie:
  - do aluminium
  - do stali węglowych
  - do stali niskostopowych
  - do stali nierdzewnej ferrytycznej i martenzytycznej
  - do stali nierdzewnych austenitycznych i austenityczno-ferrytycznych
  - do żeliwa, żeliwa ciągliwego i żeliwa sferoidalnego
  - do materiałów nieżelaznych

Wymiary:

• Kierunek gwintu: Prawy (RH)

• Średnica gwintu (M): 2,0 mm

• Skok gwintu (p): 0,40 mm

• Tolerancja średnicy podziałowej: ISO2 (6H)

• l₁ (Długość części roboczej): 45 mm

• l₂ (Długość chwytu): 10 mm

• l₃ (Całkowita długość narzędzia): 13 mm

• ød₁ (Średnica chwytu): M2

• ød₂ (Średnica części prowadzącej): 2,8 mm

• a (Kąt przyłożenia): 2,1°

• Średnica otworu pod gwint: 1,60 mm
