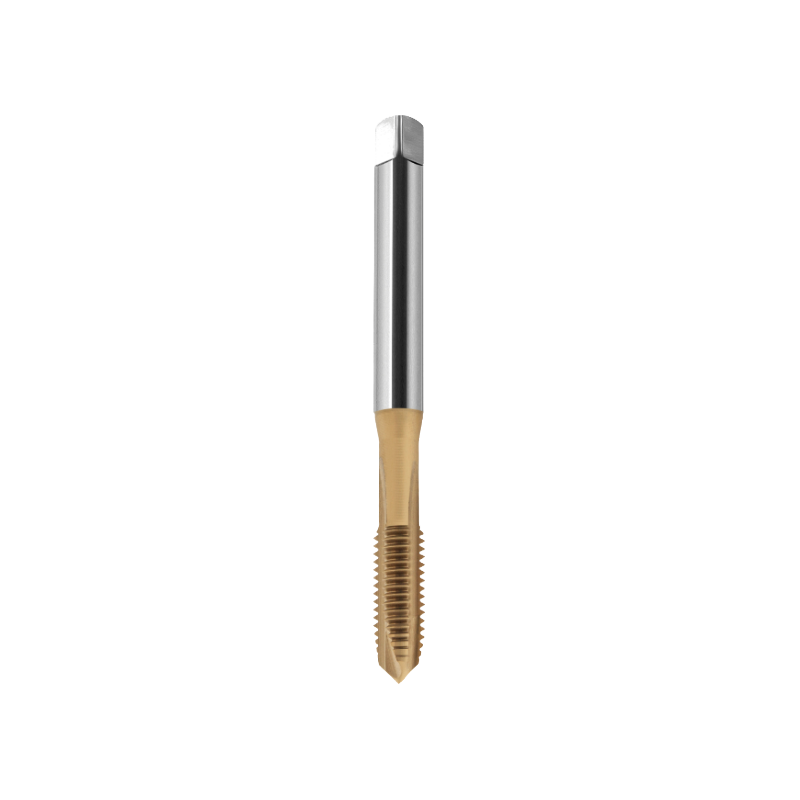

GWINTOWNIK M 3 DIN-371B (6H) HSSE TN 800X FANAR C2-113X01-0030

Wszechstronne zastosowanie na maszynach konwencjonalnych i CNC
*Wymiary narzędzi wg DIN-371* Narzędzia chroni przed zużyciem wytwarzana przez Fanar powłoka TN2. Bazą powłoki jest TiAlN będący idealną barierą temperaturową, zaś wierzchnia warstwa TiN redukuje tarcie.

Zastosowanie:

• Aluminium

• Stali (o Rm do 1000 MPa)

• Stale nierdzewne

• Żeliwa

Wymiary:

• Kierunek gwintu: Prawy (RH)

• Średnica gwintu (M): 3,0 mm

• Skok gwintu (p): 0,50 mm

• Tolerancja średnicy podziałowej: ISO2 (6H)

• l₁ (Długość części roboczej): 56 mm

• l₂ (Długość chwytu): 10 mm

• l₃ (Całkowita długość narzędzia): 18 mm

• ød₁ (Średnica chwytu): M3

• ød₂ (Średnica części prowadzącej): 3,5 mm

• a (Kąt przyłożenia): 2,7°

• Średnica otworu pod gwint: 2,50 mm
